- 商品名稱：壓簧式熱電偶
- 添加時間：2022-05-17 16:53:20
- 電 話：0550-7309880
郵 箱：13635507330@163.com
壓簧式熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼,以提高測量的可靠性和準確性。壓簧式熱電偶與顯示儀表等配套使用，可直接測量0~400℃范圍內的溫度。壓簧式熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠 出機、輕紡、食品等工業。
結構原理
WRET-01型壓簧式熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量?jī)x表的聯接方法均與一般熱電偶相同。

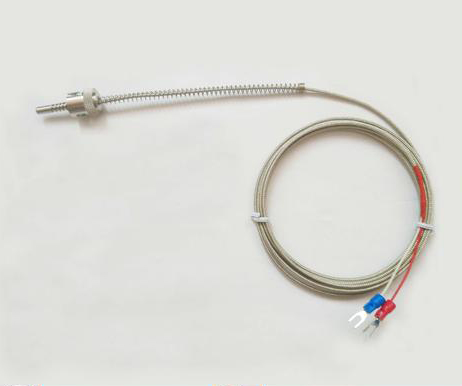

WRET-01型壓簧式熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
安裝方法
WRET-01型壓簧式熱電偶的安裝方法如圖,所示,固定安裝在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，z.ui后擰上鎖緊卡套。
型號規格
型號 | 分度號 | 測溫范圍 ℃ | 熱響應時間 t0.5s | 保護管材料 | |
WRET-01 | E （ EA-2 ） * | 0-400 | <5 | 不銹鋼 1Cr18Ni9Ti | |
WRNT－01 | K （ EU-2 ） * | 0-400 | <5 | 不銹鋼 1Cr18Ni9Ti | |
規格 | 連接螺栓mm | ||||
總長 Lmm | 保護管 l mm | ||||
1000 | 30 | 35 或 70 | |||
1000 | 60 | ||||
注:訂貨須寫明:1)產品名稱及型號
